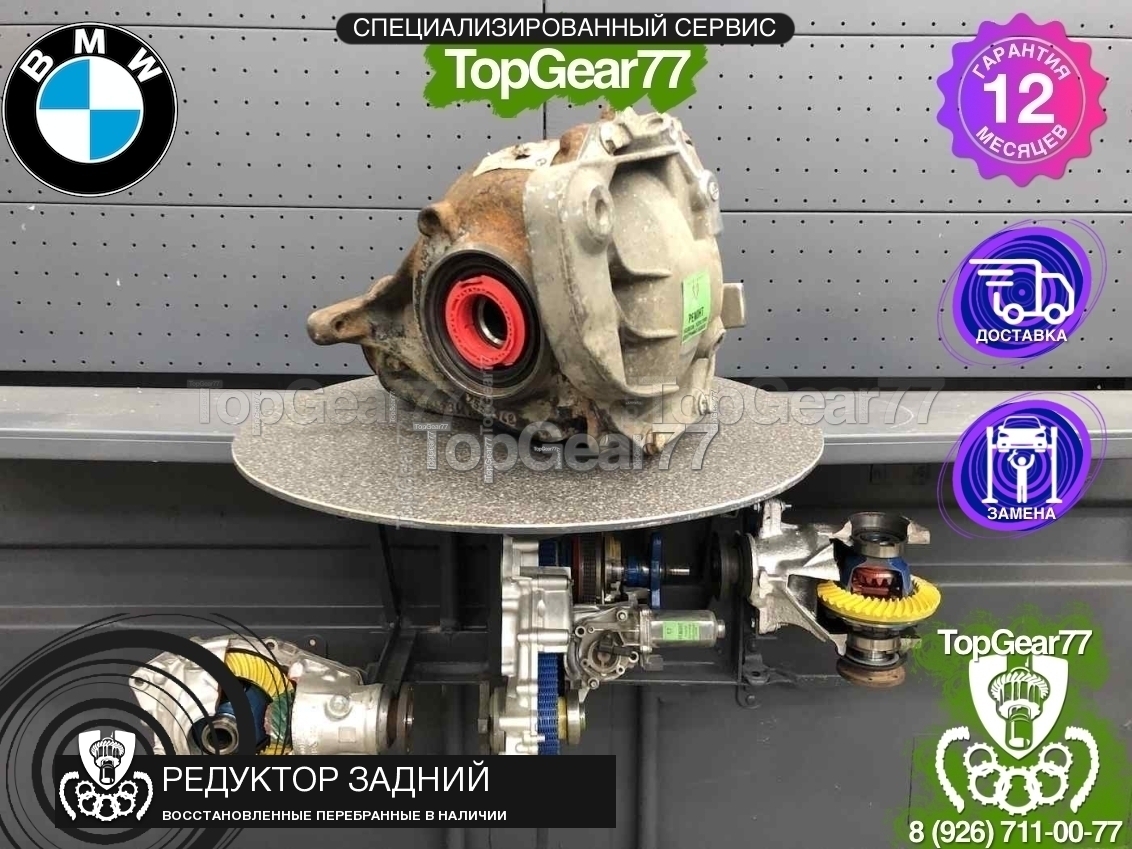

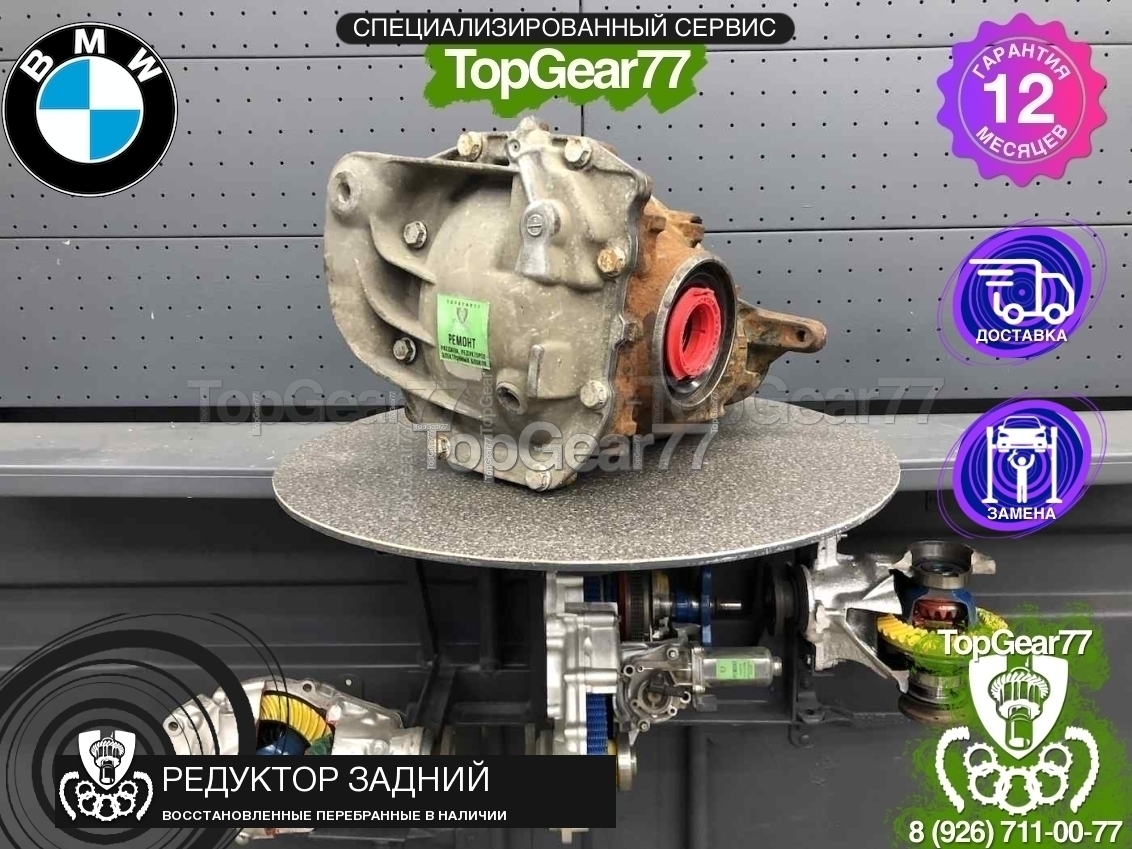

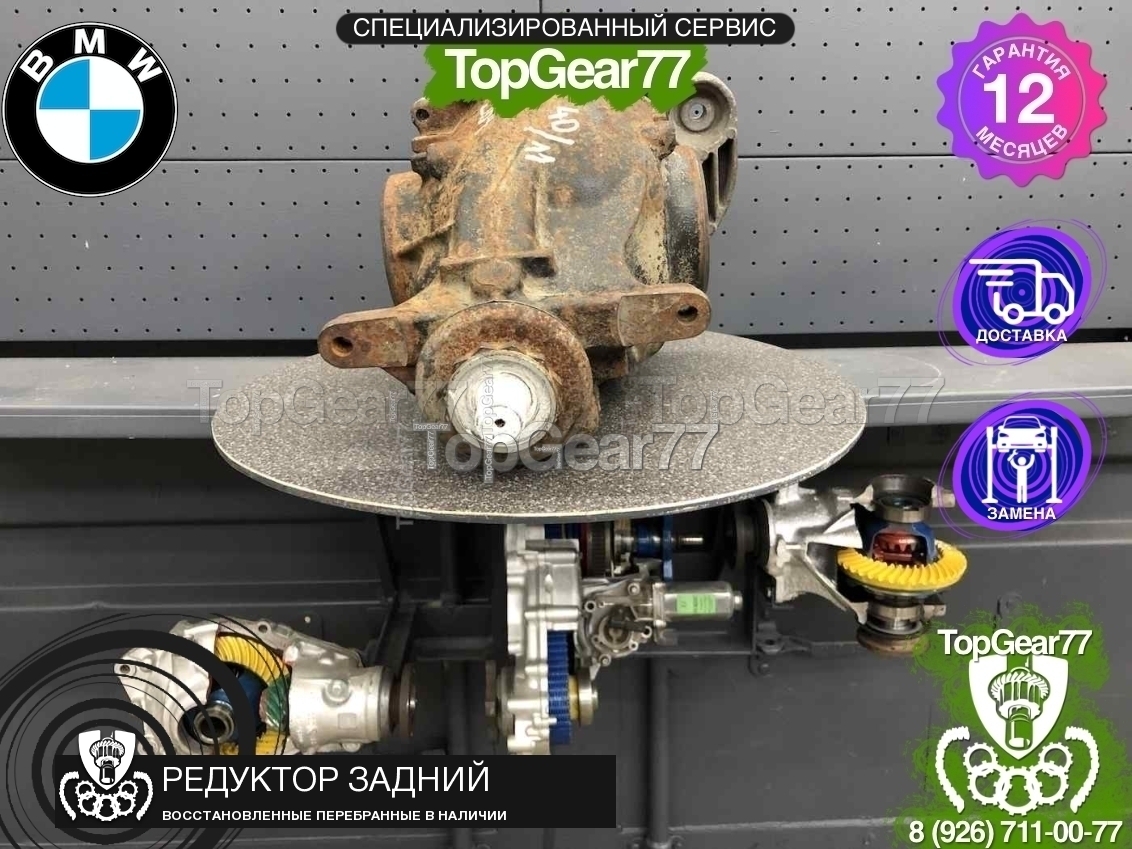

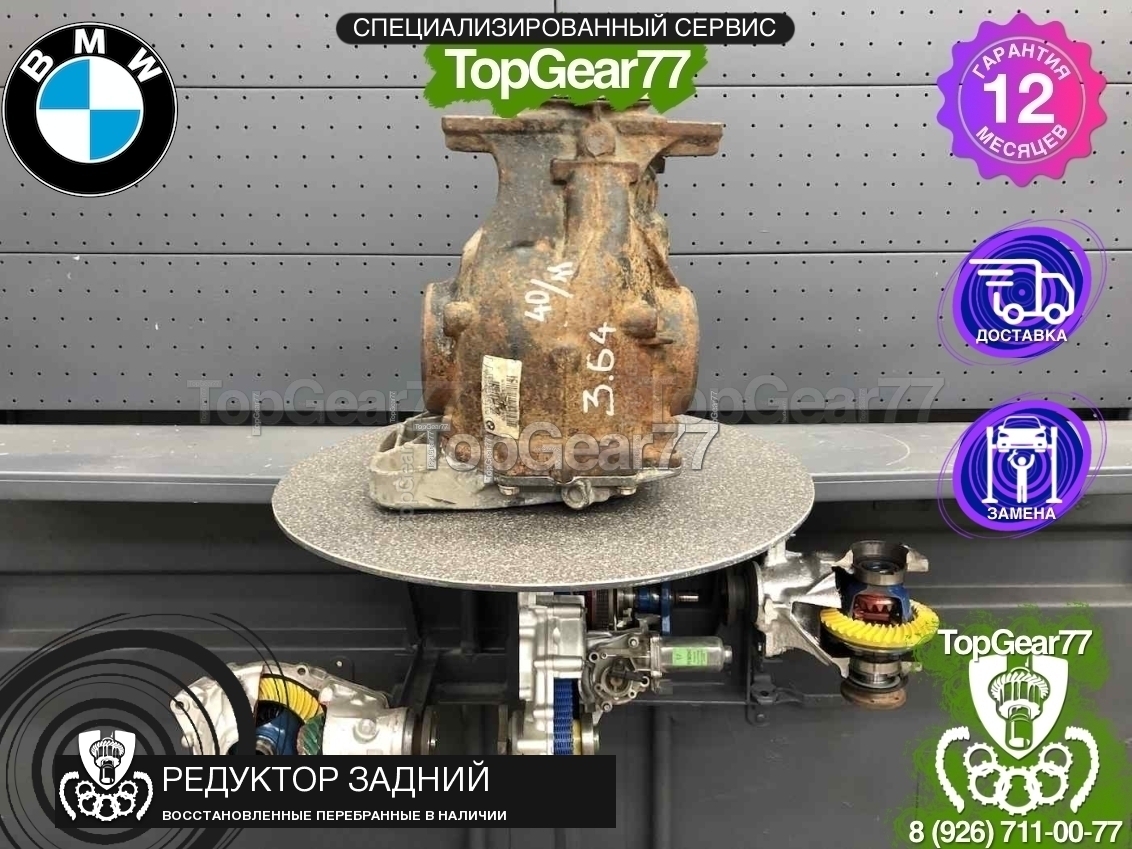

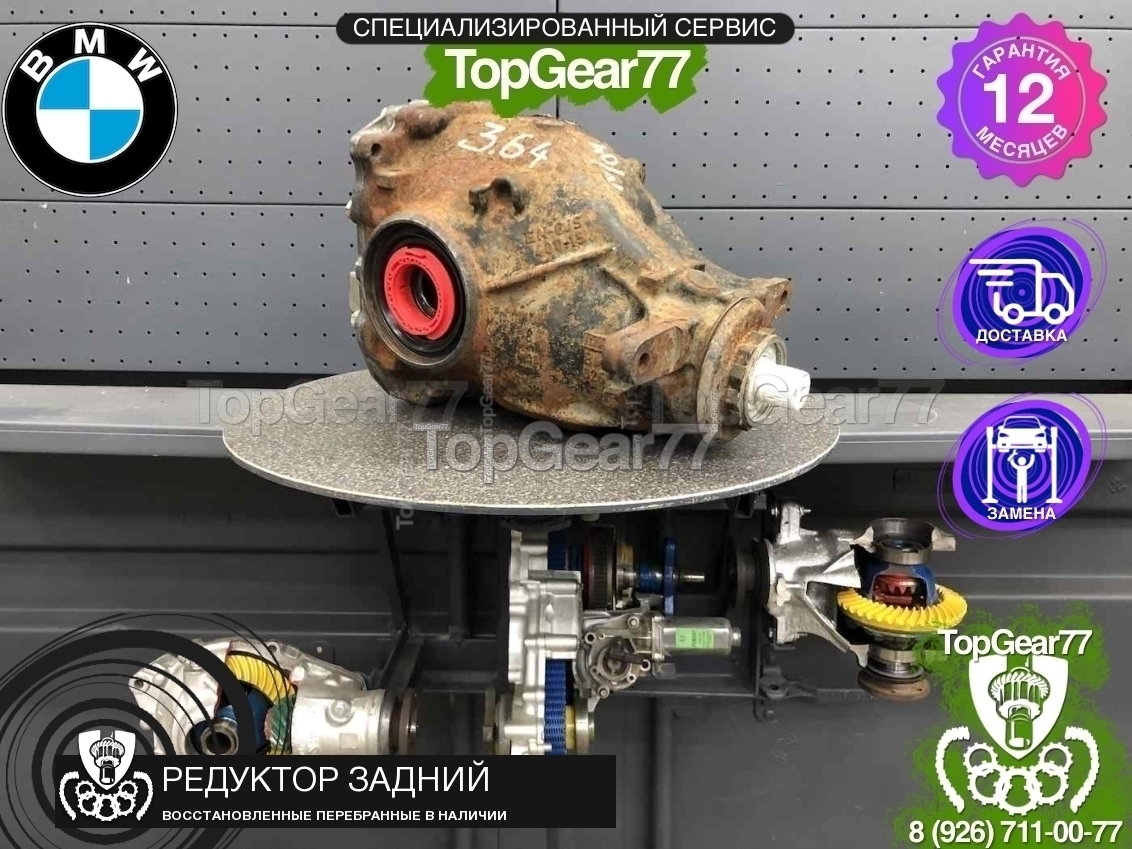

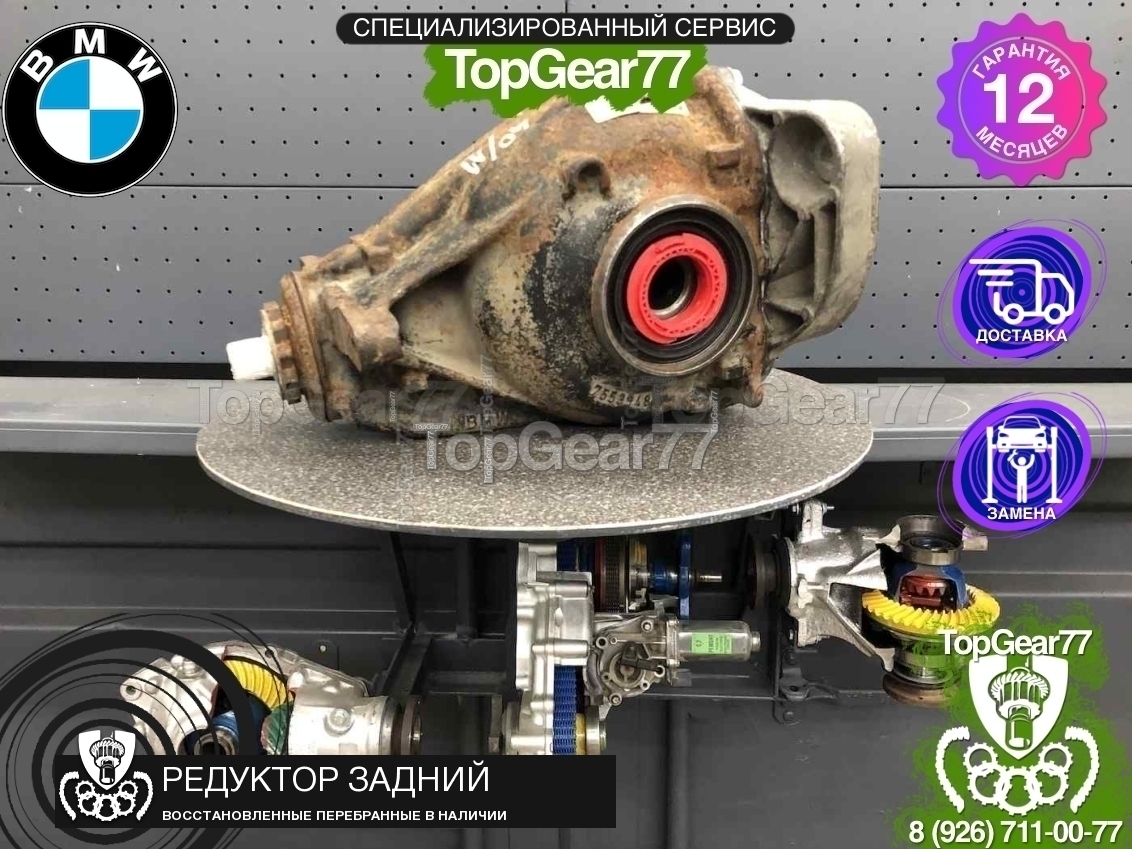

Задний редуктор BMW X5 E70 3,64 3.0d 3.5d

Наш клиент обратился к официальному дилеру на диагностику с появлением гула в передней части автомобиля при движении. В процессе диагностики локализовали гул в переднем редукторе и параллельно выявили разрушение крестовины переднего карданного вала, которые в последствии предлагалось заменить.

Таким образом, владелец, столкнулся с несколькими проблемами одновременно. Поскольку общая стоимость комплексного ремонта у официального дилера (новый редуктор, карданный вал, замена, масло и т.п.) оказалась довольно высока, то владелец решил действовать по сокращенному сценарию, редуктор пока еще погудит, а развалившийся кардан не оставишь, меняем.

СТОИМОСТЬ РАБОТ У ОФИЦИАЛЬНОГО ДИЛЕРА

Новый редуктор — 166 000 рублей
Замена редуктора — 10 000 рублей
Масло в редуктор — 2 800 рублей
Итого: 178 800 рублей

Новый карданный вал — 57 650 рублей
Замена карданного вала — 6 700 рублей
Итого: 64 350 рублей

СТОИМОСТЬ РАБОТ В НАШЕМ СПЕЦИАЛИЗИРОВАННОМ СЕРВИСЕ

Замена неисправного редуктора в нашем специализированном сервисе с гарантией 12 месяцев без ограничения пробега обходится:

Восстановленный передний редуктор — 30 000 рублей с гарантией 12 месяцев без ограничения пробега.
Замена редуктора — 6 000 рублей
Масло в редуктор — 2 000 рублей
Итого: 43 000 рублей

ВАЖНО! ВОЗМОЖНЫЕ ПОСЛЕДСТВИЯ И РЕКОМЕНДАЦИИ

Важно понимать последствия разрушения крестовины переднего карданного вала при движении автомобиля, передняя часть падает на землю и упирается, далее, загибаем палицы и перечисляем возможные повреждения дорогостоящих узлов и агрегатов:

1 - Кардан отлетает и пробивает масляный картер двигателя

2 - Пробивает корпус АКПП (также приводит к потере масла в трансмиссии)

3 - Ломает раздаточную коробку (вторая часть карданного вала присоединяется именно к ней)

Сумма ущерба со всеми работами будет приравнена к половине стоимости автомобиля. Данная проблема может возникнуть не только у автомобилей марки BMW, поэтому нужно следить за состоянием валом и делать профилактику.

Спустя некоторое время, редуктор продолжал гудеть, пока в один прекрасный момент, как выразился владелец: "Громко не крякнул и затрещал!".

Итак, машина попала к нам!

Когда она оказалась на подъемнике, большое количества масла на защите картера двигателя и коробки переключение передач говорило о явно серьезном разрушении редуктора.

После демонтажа защиты открылась довольно предсказуемая картина. Редуктор разорвало на части, но оказалось это не единственная проблема.

ПРИМЕЧАНИЯ К ФОТОГРАФИЯМ

1 - Передний редуктор

2 - Трещина в корпусе переднего редуктора

3 - Хвостовик редуктора (фланец) болтается

4 - Передний карданный вал

5 - Следы трения на масляном картере двигателя от хвостовика редуктора и карданного вала

6 - Следы трения карданного вала о картер двигателя

7 — Большая шестерня главной пары

8 — Малая шестерня главной пары

9 — Раздаточная коробка передач

10 — Задний редуктор

Сняли карданный вал и обнаружили наличие проточки на стенке масляного картера двигателя с образованием трещины от ударных моментов, при вращении свободно болтающегося хвостовика редуктора.

Гул и треск был связан с разрушением подшипника хвостовика.

Хочется отметить не только халатность владельца, но и халатность официального дилера производившего замену карданного вала.

При замене переднего карданного вала, со стороны раздаточной коробки он соединяется шлицевым соединением, а со стороны переднего редуктора четверя болтами. Когда соединяли передний редуктор и карданный вал, не могли не обратить внимание на наличие люфта хвостовика редуктора.

По-хорошему, дилер должен был предостеречь владельца от эксплуатации автомобиля, указать на эту проблему и объяснить, что он рискует потерять не только карданный вал и редуктор, но также двигатель, коробку переключения передам и раздаточную коробку.

ПОЧЕМУ РЕДУКТОР РАЗОРВАЛО?

Появление люфта вдоль оси входного вала редуктора приводит к смещению малой шестерни главной пары относительно большой (см. фото 8 и 9).

Это приводит к изменению положения зубьев шестерней относительно друг-другу, в конечном итоге оно приводит к тому что один зуб не скользит по-другому, а наскакивает на него тем самым происходит закапывание и удар в боковую стенку редуктора. Результатом этого становится трещина в корпусе.
